Netzwerk Überwachungsmodul TCW122B-WD - Professionelles IP Watchdog System

Zuverlässige Netzwerküberwachung für industrielle Anwendungen

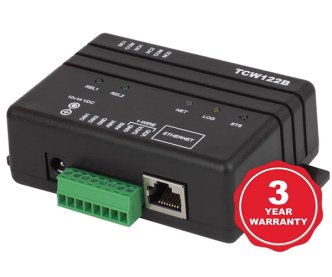

Das TCW122B-WD Netzwerk Überwachungsmodul ist eine fortschrittliche Lösung für die kontinuierliche Überwachung kritischer Netzwerkinfrastrukturen in industriellen Umgebungen. Diese speziell entwickelte IP-Watchdog-Einheit gewährleistet maximale Ausfallsicherheit durch intelligente Ping-Überwachung und automatische Geräte-Wiederherstellung.

Intelligente Ping-Überwachung mit automatischer Reaktion

Funktionsweise des IP Watchdog Systems

Unser Netzwerk Überwachungsmodul arbeitet mit einem ausgeklügelten ICMP-Überwachungssystem, das kontinuierlich die Erreichbarkeit kritischer Netzwerkkomponenten prüft. Durch das Senden und Empfangen von ICMP-Echo-Anfragen (Ping-Befehle) erkennt das System sofort Ausfälle oder Störungen in der Netzwerkinfrastruktur.

Automatische Wiederherstellungsfunktion

Bei ausbleibenden Ping-Antworten aktiviert das TCW122B-WD automatisch die integrierten Relais-Ausgänge, um ausgefallene Geräte neu zu starten oder alternative Kommunikationswege zu aktivieren. Diese proaktive Herangehensweise minimiert Ausfallzeiten und gewährleistet kontinuierliche Betriebsbereitschaft.

Umfassende Monitoring-Funktionen

Digitale und analoge Eingänge

Das Netzwerk Überwachungsmodul verfügt über zwei digitale Eingänge mit "Trockenkontakt"- und "Logikpegel"-Modi sowie zwei analoge Eingänge mit einem Messbereich von 0-60 VDC. Diese Vielseitigkeit ermöglicht die Integration verschiedenster Sensoren und Überwachungsgeräte.

Professionelle Relais-Ausgänge

Zwei hochwertige Relais mit sowohl Schließer- als auch Öffner-Kontakten bieten flexible Steuerungsmöglichkeiten für nachgeschaltete Systeme. Die Relais sind für Industrieanwendungen ausgelegt und unterstützen Schaltleistungen bis 3 Ampere.

Web-basierte Konfiguration und SNMP-Integration

Sichere Fernkonfiguration

Die passwortgeschützte Web-Oberfläche ermöglicht eine intuitive Konfiguration und Überwachung des Systems von jedem Standort aus. Alle Parameter können bequem über einen Standard-Webbrowser eingestellt werden.

SNMP v.1 Unterstützung

Das Netzwerk Überwachungsmodul unterstützt SNMP v.1 und kann gezielt SNMP-Traps für definierte Alarmzustände senden. Diese Funktion gewährleistet die nahtlose Integration in bestehende Netzwerkmanagementsysteme.

Sensorkompatibilität und Erweiterungsmöglichkeiten

1-Wire Sensorsystem

Das integrierte 1-Wire Interface unterstützt bis zu zwei Sensoren für Temperatur- und Feuchtigkeitsmessung. Folgende Sensoren sind kompatibel:

• TST100/TST103: Präzise Temperatursensoren
• TSH202/TSH206: Kombinierte Temperatur- und Feuchtigkeitssensoren
• TSV100: AC-Spannungsdetektor
• TSS8830R: Rauchmelder
• TSD800: Magnetischer Türkontakt

Flexible Alarmkonfiguration

Für jeden überwachten Parameter können individuelle SNMP-Trap-Bedingungen definiert werden. Dies ermöglicht eine präzise Anpassung an spezifische Überwachungsanforderungen.

Technische Spezifikationen

Kompakte Bauweise

• Abmessungen: 109 × 82 × 32 mm
• Gewicht: 110 Gramm
• Betriebstemperatur: -20°C bis +55°C
• Lagertemperatur: -25°C bis +60°C

Elektrische Eigenschaften

• Betriebsspannung: 10-14 VDC
• Stromaufnahme: 0,2 A bei 12 VDC
• Ethernet-Verbindung: 10 Mbit/s Halbduplex
• Garantie: 3 Jahre Herstellergarantie

Präzise Messeingänge

• Digitale Eingänge: 10-bit Auflösung, 10 ms Abtastrate
• Analoge Eingänge: ±1% Genauigkeit, 0-60 VDC Messbereich
• Relais-Ausgänge: Form C Kontakte, 3A bei 24 VDC

Industrielle Anwendungsbereiche

Rechenzentren und Serverräume

Kontinuierliche Überwachung kritischer Server-Infrastrukturen mit automatischer Klimaüberwachung und Geräte-Wiederherstellung bei Ausfällen.

ISP-Netzwerke

Proaktive Überwachung von Netzwerkkomponenten in Internet-Service-Provider-Umgebungen zur Gewährleistung maximaler Verfügbarkeit.

Industrielle Automatisierung

Integration in Produktionsumgebungen zur Überwachung kritischer Steuerungssysteme und automatischen Reaktion auf Störungen.

Mittelständische Netzwerke

Kostengünstige Überwachungslösung für kleine und mittlere Unternehmen mit begrenzten IT-Ressourcen.

Erweiterte Netzwerkfunktionen

VLAN-Unterstützung

Das Netzwerk Überwachungsmodul unterstützt VLAN-Konfigurationen und MAC-Adress-Filterung für erhöhte Netzwerksicherheit.

Flexible Port-Konfiguration

HTTP- und SNMP-Ports können individuell konfiguriert werden, um Sicherheitsrichtlinien zu entsprechen und Konflikte zu vermeiden.

Remote-Firmware-Updates

Die Firmware kann remote über das Netzwerk aktualisiert werden, ohne physischen Zugang zum Gerät zu benötigen.

Qualität und Zuverlässigkeit

Industrietaugliche Konstruktion

Das robuste Gehäuse und die hochwertigen Komponenten gewährleisten zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen.

Langlebige Speichertechnologie

Der interne Flash-Speicher ist für mindestens 100.000 Schreibzyklen ausgelegt und sichert die Langzeitzuverlässigkeit der Konfigurationsdaten.

Umfassende Dokumentation

Detaillierte Bedienungsanleitung und technische Dokumentation im PDF-Format für optimale Integration und Wartung.

Sicherheitshinweise und Installation

Überstromschutz

Wichtiger Hinweis: Das Gerät verfügt über keinen internen Überstromschutz für die Relais-Kontakte. Es müssen externe 3-Ampere-Sicherungen oder Schutzschalter in den Verbindungsleitungen installiert werden.

Professionelle Installation

Für optimale Performance und Sicherheit sollte die Installation durch qualifiziertes Fachpersonal erfolgen, das mit industriellen Netzwerksystemen vertraut ist.
