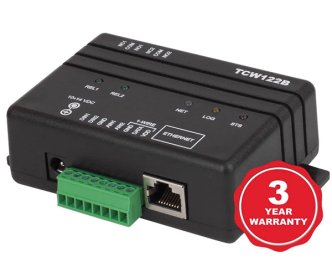

Ethernet Relais Steuerung TCW122B-RR - Professionelle Fernsteuerung

Bidirektionale Ethernet-Relais-Fernsteuerung für industrielle Anwendungen

Das TCW122B-RR Ethernet Relais Steuerung bietet eine innovative Lösung für die sichere Fernsteuerung industrieller Systeme über Ethernet-Netzwerke. Diese hochentwickelte Client-Server-Architektur ermöglicht die bidirektionale Kommunikation zwischen entfernten Standorten mit maximaler Sicherheit und Zuverlässigkeit.

Intelligente Client-Server-Architektur

Flexible Netzwerk-Konfigurationen

Unser Ethernet Relais Steuerung System unterstützt verschiedene Netzwerk-Topologien für maximale Flexibilität:

Direktverbindung über Internet: Beide Geräte verfügen über öffentliche IP-Adressen und kommunizieren direkt über das Internet mit verschlüsselter Datenübertragung.

LAN-interne Kommunikation: Beide Module arbeiten innerhalb desselben lokalen Netzwerks mit privaten IP-Adressen für optimale Sicherheit.

Hybrid-Konfiguration: Client im LAN (private IP) kommuniziert mit Server im Internet (öffentliche IP) durch sichere Portweiterleitung.

Multi-LAN-Betrieb: Geräte in verschiedenen LANs kommunizieren über Router mit Port-Forwarding für dezentrale Steuerung.

Verschlüsselte Kommunikation

Die Ethernet Relais Steuerung nutzt moderne Verschlüsselungsverfahren für sichere Datenübertragung zwischen Client und Server. Periodische Statusmeldungen gewährleisten kontinuierliche Überwachung der Verbindungsqualität.

Professionelle Eingangs- und Ausgangskonfiguration

Digitale Eingänge mit Flexibilität

Zwei digitale Eingänge unterstützen sowohl "Trockenkontakt"- als auch "Logikpegel"-Modi für die Integration verschiedenster Sensoren und Signalgeber. Die schnelle Abtastrate von 10 ms mit 30 ms Filterung gewährleistet störungsfreie Signalverarbeitung.

Hochleistungs-Relais-Ausgänge

Die beiden Form-C-Relais bieten sowohl Schließer- als auch Öffner-Kontakte für vielseitige Steuerungsanwendungen. Mit einer Schaltleistung von 3 Ampere bei 24 VDC sind sie für anspruchsvolle Industrieanwendungen ausgelegt.

Web-basierte Konfiguration und Verwaltung

Sichere Fernkonfiguration

Die passwortgeschützte Web-Oberfläche ermöglicht eine intuitive Konfiguration beider Geräte über Standard-Webbrowser. Alle Netzwerkparameter und Steuerungseinstellungen können komfortabel remote verwaltet werden.

DHCP und manuelle Netzwerkkonfiguration

Das System unterstützt sowohl automatische IP-Adressvergabe über DHCP als auch manuelle Netzwerkkonfiguration für spezifische Infrastruktur-Anforderungen.

Erweiterte Sicherheitsfunktionen

Geräte-ID-Filterung

Die integrierte Geräte-ID-Filterung verhindert unbefugten Zugriff und gewährleistet, dass nur autorisierte Geräte miteinander kommunizieren können.

Verschlüsselte Datenübertragung

Alle Kommunikation zwischen Client und Server erfolgt verschlüsselt, um Manipulationen oder Abhörversuche zu verhindern.

Remote-Firmware-Updates

Sicherheitsupdates und Funktionserweiterungen können remote über das Netzwerk eingespielt werden, ohne physischen Zugang zu den Geräten.

Industrielle Anwendungsbereiche

Produktionsautomatisierung

Die Ethernet Relais Steuerung ermöglicht die Fernsteuerung kritischer Produktionsanlagen über Standort-Grenzen hinweg. Wartungspersonal kann Systeme von zentralen Leitstellen aus überwachen und steuern.

Gebäudeautomatisierung

Für gewerbliche Gebäude bietet das System die Möglichkeit, Beleuchtung, Heizung und Sicherheitssysteme zentral zu steuern und zu überwachen.

Alarm- und Sicherheitssysteme

Professionelle Sicherheitsanlagen können über das TCW122B-RR System fernüberwacht und gesteuert werden. Alarmmeldungen werden in Echtzeit übertragen und können automatische Reaktionen auslösen.

Telekommunikations-Infrastruktur

ISP-Anbieter nutzen die Ethernet Relais Steuerung zur Fernwartung kritischer Netzwerkkomponenten und zur schnellen Reaktion auf Ausfälle.

Technische Spezifikationen

Kompakte Industriebauweise

• Abmessungen: 109 × 82 × 32 mm
• Gewicht: 110 Gramm
• Betriebstemperatur: -20°C bis +55°C
• Relative Luftfeuchtigkeit: 5% - 85% (nicht kondensierend)

Elektrische Eigenschaften

• Betriebsspannung: 10-14 VDC (IEC 62368-1 konform)
• Stromaufnahme: 0,2 A bei 12 VDC (beide Relais aktiviert)
• Ethernet-Interface: 10 Mbit/s Halbduplex
• Garantie: 3 Jahre Herstellergarantie

Präzise Signalverarbeitung

• Digitale Eingänge: 5,5 VDC Maximalspannung, 2,5 VDC Schaltpegel
• Relais-Ausgänge: 3A bei 24 VDC/30 VAC resistive Last
• Mechanische Lebensdauer: 10 Millionen Schaltzyklen
• Elektrische Lebensdauer: 100.000 Zyklen bei Nennlast

Installation und Anschluss

Abnehmbare Anschlussklemmen

Die separat ausgeführten Anschlussklemmen für Eingänge und Ausgänge erleichtern die Installation und Wartung erheblich. Alle Verbindungen können ohne Werkzeug schnell und sicher hergestellt werden.

Professionelle Montage

Das robuste Gehäuse eignet sich für die Montage in Schaltschränken und industriellen Umgebungen. Die kompakte Bauweise spart wertvollen Platz im Schaltschrank.

Kabelführung und EMV

Optimierte Kabelführung und EMV-gerechte Konstruktion gewährleisten störungsfreien Betrieb auch in elektromagnetisch belasteten Umgebungen.

Netzwerk-Integration

Ethernet-Konnektivität

Die integrierte 10 Mbit/s Ethernet-Schnittstelle ermöglicht die einfache Integration in bestehende Netzwerkinfrastrukturen ohne zusätzliche Konverter oder Adapter.

Protokoll-Kompatibilität

Standard-TCP/IP-Protokolle gewährleisten die Kompatibilität mit allen gängigen Netzwerkkomponenten und -managementsystemen.

Quality of Service (QoS)

Durch die Priorisierung des Datenverkehrs wird eine zuverlässige Übertragung auch bei hoher Netzwerklast gewährleistet.

Wartung und Zuverlässigkeit

Langlebige Speichertechnologie

Der integrierte Flash-Speicher ist für mindestens 100.000 Schreibzyklen ausgelegt und sichert die Langzeit-Zuverlässigkeit aller Konfigurationsdaten.

Statusüberwachung

Kontinuierliche Selbstüberwachung aller Systemfunktionen mit automatischer Fehlererkennung und Statusmeldungen über das Web-Interface.

Präventive Wartung

Erweiterte Diagnosefunktionen ermöglichen die rechtzeitige Erkennung von Verschleiß oder Störungen vor dem Ausfall.

Sicherheitshinweise

Überstromschutz

Wichtiger Hinweis: Das Gerät verfügt über keinen internen Überstromschutz für die Relais-Kontakte. Externe 3-Ampere-Sicherungen oder Leitungsschutzschalter müssen in den Anschlussleitungen installiert werden.

Professionelle Installation

Die Installation sollte durch qualifizierte Elektrofachkräfte erfolgen, die mit industriellen Steuerungssystemen und Netzwerktechnik vertraut sind.

Netzwerksicherheit

Implementierung von Firewall-Regeln und Netzwerksegmentierung für maximale Sicherheit in kritischen Anwendungen.

Dokumentation und Support

Umfassende Dokumentation

Detaillierte Installationsanleitung und Bedienungshandbuch im PDF-Format mit Schritt-für-Schritt-Anleitungen für alle Konfigurationsschritte.

Technischer Support

Professioneller technischer Support für Integration, Konfiguration und Fehlerbehebung durch erfahrene Systemingenieure.

Schulungen

Verfügbare Schulungsprogramme für Installateure und Wartungspersonal zur optimalen Nutzung aller Systemfunktionen.
