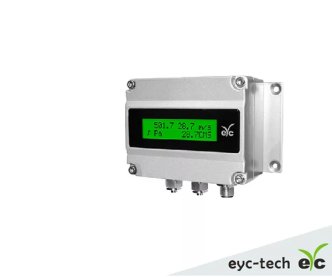

Industrieller Differenzdrucktransmitter PHD330 - Hochpräzise Messung

Fortschrittliche MEMS-Technologie für präzise Differenzdruckmessung

Der PHD330 industrielle Differenzdrucktransmitter kombiniert modernste MEMS-Integrationstechnologie mit innovativen Funktionen für zuverlässige und präzise Differenzdruckmessungen. Mit seinem vielseitigen Funktionsumfang, der Offset-Funktion und der benutzerfreundlichen Software ist der PHD330 ideal für anspruchsvolle Anwendungen in der Gebäudeautomation und industriellen Prozesstechnik.

Technische Dokumentation

• PDF | Technische Spezifikationen
• PDF | Bedienungsanleitung
• PDF | Anschlussplan

Herausragende Merkmale des PHD330

• MEMS-Integration: Hochpräzise Siliziumchips im Differenzdruckmodul
• Offset-Funktion: Benutzerfreundliche Software für optimale Konfiguration
• Leistungsstarke Kombination: Niedrigdrucküberwachung bei gleichzeitig hoher Druckbeständigkeit
• Digitale Kommunikation: RS-485 Schnittstelle (optional) mit Modbus RTU Protokoll
• Flexible Einheitenumschaltung: Umschaltbar zwischen mbar / Pa / hPa / kPa / mmH₂O / mmWS / inH₂O / mmHg
• Wurzelfunktion: Für direkte Volumenstrommessung

Technische Spezifikationen

Eingangsdaten

• Eingangstyp: Piezoelektrisches Differenzdruckmodul
• Messbereich: ±50 ... ±10000 Pa

Ausgangsdaten

• Ausgangssignal: 4 ... 20 mA / 0 ... 10 V
• Signalanschluss: 3-Leiter
• Digitale Schnittstelle: Modbus RS-485
• Lastwiderstand: 4 ... 20 mA＜500 Ω / 0 ... 10 V≧100 KΩ
• Ansprechzeit (t63): ≦2 ms

Display und Bedienung

• Anzeigetyp: Hintergrundbeleuchtetes LCD-Modul mit zweizeiliger Anzeige
• Anzeigebereich: V=Luftgeschwindigkeit (bei 25°C) / Q=Luftmenge (mit eYc AFMT)
• Ziffernhöhe: 5,56 mm

Umgebungsbedingungen

• Messmedium: Luft
• Betriebstemperatur: -20 ... +80°C (ohne Display) / 0 ... +50°C (mit Display)
• Betriebsfeuchte: 0 ... 95% RH (nicht kondensierend)
• Lagertemperatur: -40 ... +80°C

Leistungsmerkmale

• Genauigkeit: ±2,0% vom Endwert
• Temperatureinfluss: ±1,75% (5 ... 55°C)

Elektrische Daten

• Stromversorgung: AC 24 V ±10% / DC 24 V ±10%
• Stromverbrauch: DC 24 V: ≦45 mA (mit Display) / ≦40 mA (ohne Display) AC 24 V: ≦95 mA (mit Display) / ≦90 mA (ohne Display)
• Überspannungsschutz: ≦DC 40 V
• Elektrischer Anschluss: M12-Stecker

Mechanische Daten

• Montage: Wandmontage
• Schutzart: IP65
• Elektrischer Schutz: Verpolungsschutz, Überspannungsschutz, Kurzschlussschutz
• Druckbeständigkeit: ±50 ... ±500 Pa: 0,25 bar / ±1000 ... ±10000 Pa: 0,5 bar
• Berstdruck: ±50 ... ±2500 Pa: 0,75 bar / ±5000 ... ±10000 Pa: 1,25 bar
• Zertifizierung: CE
• Gehäuse: Aluminiumlegierung
• Gewicht: Mit Display: 497 g; Ohne Display: 478 g

Anwendungsbereiche

Der PHD330 industrielle Differenzdrucktransmitter ist ideal für zahlreiche Anwendungen:

Gebäudeautomation

• Raumdruck-Überwachung: Für Reinräume, OP-Säle und Labore
• Luftfilterüberwachung: Erkennung von Filterverschmutzung
• Volumenstromregelung: Für Lüftungs- und Klimasysteme

Prozessindustrie

• Drucküberwachung: In Sterilisatoren und Kontrollumgebungen
• Durchflussmessung: In Verbindung mit Primärelementen
• Niveauüberwachung: In geschlossenen Druckbehältern

Sonderanwendungen

• Medizintechnik: Für präzise Druckmessungen in medizinischen Geräten
• Labortechnik: Für genaue Versuchsaufbauten und Testanlagen
• Umwelttechnik: Für die Überwachung von Umweltparametern

Maximale Flexibilität und Präzision

Der PHD330 Differenzdrucktransmitter bietet durch seine fortschrittliche MEMS-Technologie und die vielseitigen Anpassungsmöglichkeiten entscheidende Vorteile:

• Höchste Messgenauigkeit auch bei kleinsten Druckdifferenzen
• Vielseitige Einsatzmöglichkeiten durch umfangreiche Einstelloptionen
• Einfache Integration in bestehende Systeme durch Modbus-Schnittstelle
• Robuste Bauweise für den industriellen Einsatz
