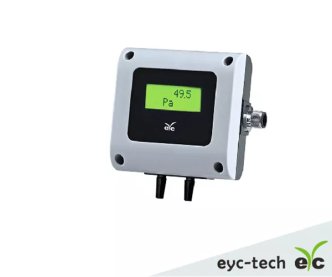

Differenzdrucktransmitter PMD330: Hochpräzise Druckmessung für moderne Anwendungen

Überblick

Der PMD330 Differenzdrucktransmitter repräsentiert modernste Messtechnik für anspruchsvolle Anwendungen in der Gebäudeautomation und Prozessüberwachung. Mit seiner MEMS-Integrationstechnologie und vielseitigen Kommunikationsoptionen bietet er zuverlässige Messergebnisse selbst unter anspruchsvollen Bedingungen.

Hauptmerkmale

• Fortschrittliche Technologie: Silizium-Chips im Differenzdruckmodul mit MEMS-Integrationstechnologie
• Flexible Konfiguration: Offset-Funktion und benutzerfreundliche UI-Software
• Robuste Leistung: Überwachung niedriger Drücke bei gleichzeitig hoher Druckbeständigkeit
• Vielseitige Kommunikation: RS-485-Schnittstelle mit Modbus RTU-Protokoll (optional)
• Anpassbare Einheiten: Umschaltbar zwischen mbar / Pa / hPa / kPa / mmH2O / mmWS / inH2O / mmHg
• Erweiterte Funktionalität: Integrierte Wurzelfunktion für Volumenstromberechnungen

Technische Spezifikationen

Messparameter

• Eingangstyp: Piezoelektrisches Differenzdruckmodul
• Messbereich: ±50 bis ±10000 Pa
• Ausgangssignal: 4 ... 20 mA / 0 ... 10 V / RS-485
• Signalanschluss: 3-Leiter-Technik
• Lastwiderstand: 4 ... 20 mA < 500 Ω; 0 ... 10 V ≧ 1 KΩ
• Ansprechzeit (t63): ≦ 2 ms

Display

• Anzeigetyp: Hintergrundbeleuchtetes LCD-Modul mit zweizeiligem Zeichendisplay
• Anzeigebereich: Auf Anfrage mit 2 Dezimalstellen (bei Pa-Einheit: 1 Dezimalstelle)
• Ziffernhöhe: 5,56 mm

Umgebungsbedingungen

• Messmedium: Luft
• Betriebstemperatur: 0 bis 50°C
• Betriebsfeuchte: 0 bis 95% (nicht kondensierend)
• Lagertemperatur: -20 bis +60°C

Genauigkeit (bei 25°C)

• Messgenauigkeit: ±2,0% vom Skalenendwert
• Temperatureinfluss: ±1,75% (5 bis 55°C)

Elektrische Eigenschaften

• Stromversorgung: AC 24 V ±10% / DC 24 V ±10%
• Stromverbrauch:
  • DC 24 V: ≦45 mA (mit Display) / ≦40 mA (ohne Display)
  • AC 24 V: ≦95 mA (mit Display) / ≦90 mA (ohne Display)
• Überspannungsschutz: ≦DC 40 V
• Elektrischer Anschluss:
  • M-Typ (M12 - 4-PIN-Stecker / M12 - 5-PIN-Stecker)
  • N-Typ (M16 Kunststoff-Kabelverschraubung)

Schutz und Sicherheit

• IP-Schutzklasse: IP65
• Elektrischer Schutz: Verpolungsschutz, Überspannungsschutz, Kurzschlussschutz
• Druckfestigkeit:
  • ±50 bis ±500 Pa: 0,25 bar
  • ±1000 bis ±10000 Pa: 0,5 bar
• Berstdruck:
  • ±50 bis ±2500 Pa: 0,75 bar
  • ±5000 bis ±10000 Pa: 1,25 bar
• Zertifizierung: CE-konform

Gehäuse

• Material: PC Feuerfestigkeitsklasse (PC-110)(UL94V-2)
• Gewicht: Mit Display: 152g; Ohne Display: 127g

Anwendungsbereiche

Der PMD330 Differenzdrucktransmitter eignet sich hervorragend für:

• Lüftungs- und Klimaanlagen
• Reinraumüberwachung
• Filterüberwachung
• Industrielle Prozesssteuerung
• Gebäudeautomation
