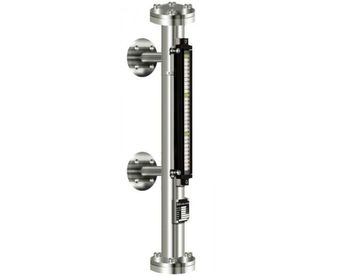

Magnetischer Bypass Füllstandsanzeiger für präzise Flüssigkeitsstandmessung

Funktionsprinzip

Der magnetische Bypass Füllstandsanzeiger arbeitet nach dem Prinzip kommunizierender Röhren. Der Flüssigkeitsstand im Tank entspricht exakt dem Stand im Gehäuse des Füllstandsanzeigers. Im Inneren des Anzeigers befindet sich ein magnetischer Schwimmer, der sich entsprechend des Flüssigkeitsstands auf und ab bewegt.

Durch die Bewegung des magnetischen Schwimmers drehen sich die an der Außenseite des Anzeigers angebrachten Klappen von Rot zu Weiß oder von Weiß zu Rot und zeigen so den aktuellen Füllstand an. Dank des deutlichen Farbkontrasts ist der Flüssigkeitsstand auch aus größerer Entfernung leicht ablesbar.

Einsatzbereiche

• Maschinen- und Kesselbau
• Lebensmittelindustrie
• Chemische Industrie
• Heizungs- und Kühlanlagen
• Schiffs- und Yachtbau
• Flüssigkeitsstandmessung in Industrieanlagen
• Und weitere Anwendungsbereiche

Technische Dokumente

• PDF | Technische Spezifikationen
• PDF | Bedienungsanleitung
• PDF | Anschlussschema

Technische Eigenschaften

Anwendungsgebiete:

Flüssigkeiten

Mechanische Anschlüsse:

Gewinde 1/2", 3/4", 1", DN15, DN20, DN25

Abstand zwischen Anschlussflansch:

Bitte bei Bestellung angeben

Temperaturbeständigkeit:

Max. 200°C (optional bis 300°C)

Gehäusematerial:

Edelstahl

Anzeigegehäuse:

Aluminium

Anzeige:

Weiß-rote Klappen

Druckbeständigkeit:

16 Bar (optional: 25 Bar, 40 Bar und 100 Bar)

Rohrdurchmesser:

60,3 mm

Schwimmerdurchmesser:

Ø 54 mm

Handeln Sie jetzt!

Kontaktieren Sie uns noch heute für eine individuelle Beratung zu unserem magnetischen Bypass Füllstandsanzeiger. Unsere Experten helfen Ihnen, die optimale Lösung für Ihre spezifischen Anforderungen zu finden.
