DMS-VX Industrieller Datenschreiber

Der DMS-VX Industrieller Datenschreiber bietet professionelle Messdatenerfassung mit bis zu 4 universellen Eingangskanälen für anspruchsvolle industrielle Anwendungen. Diese papierlose Lösung erfasst, isoliert und verarbeitet verschiedenste Signaltypen wie DC-Strom, DC-Spannung, Frequenz, Millivolt, Thermoelemente und RTD-Sensoren mit höchster Präzision.

Industrielle Messdatenerfassung der nächsten Generation

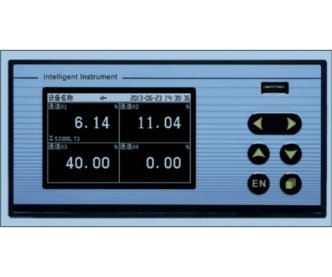

Mit seinem hochleistungsfähigen 32-Bit ARM-Mikroprozessor setzt der DMS-VX neue Maßstäbe in der industriellen Datenerfassung. Das 3,5-Zoll LCD-Display mit 320x200 Pixel Auflösung bietet kristallklare Darstellung aller Messwerte und Trends in Echtzeit.

Zentrale Funktionen für Industrieanwendungen

Universelle Signalverarbeitung

Alle Eingänge galvanisch getrennt für maximale Signalintegrität und Störfestigkeit

Integrierte Kommunikation

Ethernet, RS232C, RS485 und Modbus-RTU für nahtlose Systemintegration

Flexible Datenspeicherung

USB 2.0 Interface mit FAT32-Unterstützung für Windows-kompatible Datenfiles

Erweiterte Alarmfunktionen

Bis zu 4 Alarme pro Kanal mit konfigurierbaren Grenzwerten und Verzögerungszeiten

Professionelle Berichtserstellung

Der DMS-VX generiert automatisch detaillierte Berichte in verschiedenen Zeitintervallen - stündlich, 8-stündlich, 12-stündlich, täglich oder monatlich. Die integrierten Trendkurven können sowohl horizontal als auch vertikal dargestellt werden, um optimale Datenvisualisierung zu gewährleisten.

Technische Spezifikationen

Mechanische Eigenschaften

Einbaumaße und Montage

• Einbauart: Schalttafel-Einbaugerät (vertikal)
• Einbauwinkel: Bis 30° nach hinten geneigt
• Abmessungen: 160(B) × 80(H) × 100(T) mm
• Gewicht: Ca. 0,5 kg
• Paneldicke: 1-10 mm

Eingangsspezifikationen

• Kanalanzahl: 1-4 Kanäle
• Messzeit: 1 Sekunde
• Auflösung: 16 Bit
• Abtastrate: 1x pro Sekunde
• Messgenauigkeit: ±0,2% F.S.

Frequenzeingang

• Low-Level: 0-2V
• High-Level: 4-24V
• Signalspannung: -15VDC bis +15VDC

Sensorbbrucherkennung

• Thermowiderstand und Thermoelement: Offener Stromkreis
• 4-20mA Eingangsstrom: Unter 2mA
• Ansprechzeit: 2-4 Sekunden je nach Signaltyp

Display und Bedienung

Das hochauflösende 3,5-Zoll LCD-Display mit 320×200 Pixeln bietet verschiedene Anzeigemodi:

Anzeigemodi

• Übersichtsanzeige: Alle Kanäle mit Datum, Uhrzeit und Alarmstatus
• Digitalanzeige: Numerische Werte aller Messkanäle
• Balkendiagramm: Grafische Darstellung der aktuellen Messwerte
• Trendkurven: Quer- und Hochformat wählbar
• Historische Kurven: Gespeicherte Daten mit 1/2/4/8/16/32/64-facher Vergrößerung

Benutzerfreundliche Bedienung

Ergonomische Silikonknöpfe ermöglichen intuitive Navigation durch alle Menüs und Funktionen. Software-Sperren gewährleisten sichere Benutzerkonfiguration und verhindern ungewollte Parameteränderungen.

Datenspeicherung und Kommunikation

Interner Speicher

Kontinuierliche Datenaufzeichnung im internen Speicher mit binärer Speicherung für maximale Effizienz und Geschwindigkeit.

Externe Speicherung

USB-Stick Unterstützung mit FAT32 Dateisystem bis 8GB Kapazität. Alle Daten sind Windows-kompatibel und können direkt in Standard-Software wie Excel importiert werden.

Kommunikationsschnittstellen

• Ethernet: TCP/IP Netzwerkintegration
• RS232C: Serielle Punkt-zu-Punkt Verbindung
• RS485: Industrielle Netzwerkanbindung
• Modbus-RTU: Standardprotokoll für SPS-Integration
• USB 2.0: Direkter PC-Anschluss für Datenübertragung

Erweiterte Alarmfunktionen

Jeder Kanal unterstützt bis zu 4 individuell konfigurierbare Alarme mit verschiedenen Alarmtypen: Obergrenze, Untergrenze, Ober-Obergrenze und Unter-Untergrenze. Alarme können mit einstellbaren Verzögerungszeiten von 1-10 Sekunden konfiguriert werden.

Alarmausgabe

• Interne Relaisausgänge für externe Signalisierung
• Visuelle Alarmdarstellung am Display
• Alarmprotokoll mit bis zu 256 Einträgen
• Alarmhistorie mit Zeitstempel

Energieversorgung und Umgebungsbedingungen

Stromversorgung

• Nennspannung: 220VAC
• Eingangsspannungsbereich: 100-240VAC
• Nennfrequenz: 50 Hz
• Leistungsaufnahme: 10W

24VDC Transmitter-Speisung

• Ausgangsspannung: 24VDC
• Maximaler Ausgangsstrom: 60mA DC
• Überlastschutz: Ca. 90mA
• Ausgangsschleifen: 1 Schleife

Umgebungsbedingungen

• Betriebstemperatur: -10°C bis +60°C
• Lagertemperatur: -10°C bis +60°C
• Luftfeuchtigkeit: 0-95% RH (nicht kondensierend)

Zeitbasis

• Hardware-Echtzeituhr: Batteriegepuffert
• Betriebsbereich: 2001-2099
• Genauigkeit: ±10 ppm (0-50°C)

Anwendungsbereiche

Der DMS-VX Industrieller Datenschreiber eignet sich ideal für:

Prozessüberwachung

• Chemische und petrochemische Industrie
• Lebensmittel- und Getränkeindustrie
• Pharmazeutische Produktion
• Energieerzeugung und -verteilung

Qualitätskontrolle

• Temperaturüberwachung in Produktionslinien
• Drucküberwachung in Prüfständen
• Durchflussmessung in Anlagen
• Validierung von Sterilisationsprozessen

Compliance und Dokumentation

• GMP-konforme Dokumentation
• FDA-Validierung
• ISO-Zertifizierung
• Umweltmonitoring

Vorteile für Ihre Anwendung

Kosteneinsparung

Eliminierung von Papierkosten, Wartung mechanischer Komponenten und manueller Datenerfassung. Reduzierung von Personalkosten durch automatisierte Berichterstellung.

Erhöhte Präzision

16-Bit Auflösung und ±0,2% Messgenauigkeit gewährleisten höchste Datenqualität für kritische Anwendungen.

Verbesserte Effizienz

Automatische Datenübertragung, vorkonfigurierte Berichte und Netzwerkintegration reduzieren manuellen Aufwand erheblich.

Zukunftssicherheit

Moderne Kommunikationsschnittstellen und Windows-kompatible Dateiformate gewährleisten langfristige Systemintegration.

Service und Support

Technische Beratung

Unsere Ingenieure unterstützen Sie bei der optimalen Konfiguration für Ihre spezifische Anwendung.

Inbetriebnahme

Professionelle Inbetriebnahme vor Ort durch zertifizierte Techniker.

Schulung

Umfassende Schulung Ihrer Mitarbeiter in Bedienung und Wartung.

Wartung

Präventive Wartungsprogramme für maximale Anlagenverfügbarkeit.

Fordern Sie jetzt Ihr individuelles Angebot an!

Profitieren Sie von unserer langjährigen Erfahrung in der industriellen Messtechnik.
