Thermoelement gerade Bauform für extreme Hochtemperaturmessung

Präzise Temperaturerfassung von -200°C bis +2320°C in industriellen Extrembereichen

Das Thermoelement gerade Bauform von RST Elektronik revolutioniert die Hochtemperaturmesstechnik durch seinen außergewöhnlichen Messbereich von -200°C bis +2320°C. Diese thermoelektrischen Sensoren basieren auf dem bewährten Seebeck-Effekt und bieten unübertroffene Zuverlässigkeit in den extremsten Industrieumgebungen.

Thermoelektrische Messtechnologie für höchste Ansprüche

Seebeck-Effekt für Hochtemperaturanwendungen

Unser Thermoelement nutzt die thermoelektrische Spannung zwischen zwei unterschiedlichen Metalllegierungen zur direkten Temperaturmessung. Diese kontaktlose Messtechnik ermöglicht zuverlässige Messungen auch bei Temperaturen, die andere Sensortechnologien überfordern.

Optimierte Prozessintegration

Die gerade Bauform gewährleistet einfachste Integration in bestehende Anlagen und Prozesse. Verschiedene Einbaulängen werden individuell an Ihre Prozessanforderungen angepasst.

Technische Spezifikationen nach internationalen Standards

Messbereich und Genauigkeit

• Temperaturbereich: -200°C bis +2320°C
• Thermoelementtypen: K, J, T, E, R, S, B nach DIN 43710
• Genauigkeitsklassen: Klasse 1 und Klasse 2 nach IEC 584
• Ansprechzeit: <1 Sekunde bei 90% Endwert

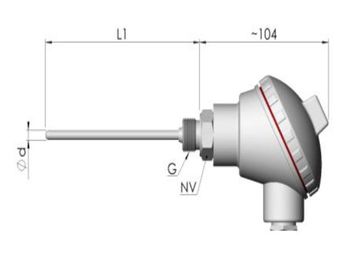

Mechanische Konstruktion

• Einbaulänge: Kundenspezifische Fertigung möglich
• Sensordurchmesser: 6mm, 8mm, 10mm (Sonderausführungen verfügbar)
• Prozessanschluss: ½" Gewinde (alternative Anschlüsse auf Anfrage)
• Schutzrohr: Edelstahl nach DIN-Standard oder AISI-Norm

Elektrische Eigenschaften

• Ausgangssignal: Thermoelektrische Spannung (mV) oder 4-20mA
• Anschlusskopf: DIN 43729 Typ A oder Typ B
• Schutzart: IP67 für Anschlusskopf
• Leitungsmaterial: Kompensationsleitungen nach Thermoelementtyp

Thermoelementtypen für spezifische Anwendungen

Typ K (NiCr-Ni) - Der Universalist

• Messbereich: -200°C bis +1200°C
• Eigenschaften: Hohe Linearität, gute Oxidationsbeständigkeit
• Anwendung: Universelle Industrieanwendungen, Öfen, Motoren

Typ J (Fe-CuNi) - Für reduzierende Atmosphären

• Messbereich: -200°C bis +750°C
• Eigenschaften: Hohe Genauigkeit, kostengünstig
• Anwendung: Plastikverarbeitung, Lebensmittelindustrie

Typ T (Cu-CuNi) - Für niedrige Temperaturen

• Messbereich: -200°C bis +350°C
• Eigenschaften: Hohe Stabilität bei niedrigen Temperaturen
• Anwendung: Kryotechnik, Pharmazie, Laboranwendungen

Typ S/R/B - Für Hochtemperatur-Extrembereiche

• Messbereich: 0°C bis +2320°C (Typ B)
• Eigenschaften: Platin-Rhodium-Legierungen, höchste Temperaturbeständigkeit
• Anwendung: Stahlwerke, Glasindustrie, Hochtemperaturöfen

Erweiterte Einsatzgebiete nach Industriezweigen

Metallverarbeitende Industrie

Temperaturüberwachung in Schmelzöfen, Gießereien und Wärmebehandlungsanlagen für optimale Prozessführung und Qualitätssicherung.

Stahlproduktion

• Hochofenüberwachung bis 2320°C
• Walzwerkstemperaturkontrolle
• Wärmebehandlungsprozesse
• Kontinuierliche Gießanlagen

Keramik- und Glasindustrie

Präzise Temperaturregelung in Brennöfen und Schmelzwannen für gleichmäßige Produktqualität.

Glasschmelzprozesse

• Schmelzwannenüberwachung
• Temperaturprofile in Kühlbahnen
• Formgebungsprozesse
• Härtungsverfahren

Chemische und petrochemische Industrie

Reaktortemperaturkontrolle und Prozessüberwachung unter extremen Bedingungen.

Crackanlagen und Reformer

• Reformer-Röhrentemperatur
• Reaktorbetttemperatur
• Destillationskolonnen
• Pyrolyseprozesse

Energieerzeugung

Kraftwerksüberwachung und Verbrennungsoptimierung für maximale Effizienz.

Dampfkraftwerke

• Kesselfeuerungsüberwachung
• Turbineneintrittstemperatur
• Rauchgastemperaturmessung
• Brennkammerüberwachung

Konstruktionsdetails für optimale Performance

Schutzrohrkonstruktion

Das Schutzrohr schützt das empfindliche Thermoelement vor mechanischen und chemischen Einflüssen:

Materialauswahl nach Medien

• Edelstahl 1.4541: Für allgemeine Industrieanwendungen
• Edelstahl 1.4571: Für aggressive Medien
• Inconel 600/601: Für Hochtemperatur-Oxidationsschutz
• Speziallegierungen: Für extreme Korrosionsbelastung

Isolationsmaterialien

Hochtemperaturbeständige Isolatoren gewährleisten präzise Messung auch unter extremen Bedingungen:

Keramische Isolatoren nach DIN 40685

• Al2O3-Keramik: Bis 1600°C
• MgO-Keramik: Bis 2000°C
• Spezialkeramiken: Für Sonderanwendungen

Anschlusstechnik und Integration

Anschlussköpfe nach DIN 43729

Standardisierte Anschlussköpfe garantieren universelle Kompatibilität:

Typ A - Aluminiumguss

• Kompakte Bauweise
• Standardanschlüsse
• Kostenoptimiert

Typ B - Erweiterte Ausführung

• Größerer Klemmraum
• Erweiterte Anschlussmöglichkeiten
• Erhöhte Flexibilität

Signalaufbereitung

Verschiedene Ausgangssignale für optimale Systemintegration:

Direkter Thermoelementausgang

• mV-Signal entsprechend Thermoelementtyp
• Direkte Verbindung zu Messumformern
• Kompensationsleitung erforderlich

4-20mA Stromschleife

• Integrierter Messumformer
• Galvanische Trennung
• Lange Übertragungswege möglich

Qualitätssicherung und Normenkonformität

Internationale Standards

• DIN 43710: Deutsche Thermoelementnorm
• IEC 584: Internationale Thermoelementstandards
• ASTM E230: Amerikanische Thermoelementspezifikation
• JIS C1602: Japanische Industrienorm

Prüfung und Kalibrierung

Jedes Thermoelement wird vor Auslieferung vollständig geprüft:

Werkskalibrierung

• Mehrpunkt-Kalibrierung über Messbereich
• Rückverfolgbares Kalibrierprotokoll
• Dokumentation nach ISO 9001

Technischer Support und Dokumentation

Umfassende Dokumentation

• Detaillierte Datenblätter mit allen technischen Spezifikationen
• Installationshandbücher für fachgerechte Montage
• Verdrahtungsdiagramme für verschiedene Anschlussvarianten
• Anwendungsrichtlinien für optimale Nutzung

Ingenieurberatung

Unser erfahrenes Entwicklungsteam unterstützt Sie bei der optimalen Thermoelementauswahl:

Prozessanalyse

• Bewertung der Messbedingungen
• Materialkompatibilitätsprüfung
• Lebensdauervorhersage
• Kostenstatus

Fordern Sie jetzt Ihr maßgeschneidertes Thermoelement für extreme Hochtemperaturmessung an!
